Máy thông tầng South NZJ2

Giới thiệu máy thông tầng laser trong thi công xây dựng

Máy thông tầng laser là thiết bị chuyên dụng dùng để kiểm tra, truyền và kiểm soát độ thẳng đứng, độ vuông góc và độ thăng bằng giữa các tầng trong công trình cao tầng. Khác với các phương pháp thủ công như dùng quả dọi, ống nivo hay dây dọi, máy thông tầng sử dụng chùm tia laser chuẩn xác, giúp kỹ sư và đội thi công định vị nhanh các trục, tim cột, vách, lõi thang máy, giếng trời với sai số cực nhỏ.

Trong bối cảnh các công trình nhà cao tầng, chung cư, trung tâm thương mại, nhà xưởng cao tầng ngày càng phổ biến, nhu cầu về một thiết bị máy thông tầng có độ chính xác cao, vận hành ổn định, dễ sử dụng và phù hợp điều kiện công trường Việt Nam trở nên rất cấp thiết. Máy thông tầng laser hiện đại không chỉ hỗ trợ kiểm tra độ thẳng đứng mà còn giúp kiểm soát độ lệch tầng, hạn chế sai số tích lũy, từ đó giảm thiểu chi phí sửa chữa, đục phá và rủi ro an toàn kết cấu.

So với các dòng máy chiếu đứng thông thường, những thiết bị chuyên dụng như máy chiếu đứng South NZJ2 được thiết kế tối ưu cho môi trường công trường: thân máy chắc chắn, khả năng chống bụi, chống ẩm, hệ thống cân bằng chính xác, tia laser rõ nét trong điều kiện ánh sáng phức tạp. Đây là lý do các nhà thầu, tư vấn giám sát và đơn vị trắc địa ngày càng ưu tiên sử dụng máy thông tầng laser thay cho phương pháp truyền thống.

Giới thiệu sản phẩm Máy thông tầng South NZJ2

Máy thông tầng South NZJ2 là dòng máy chiếu đứng chuyên nghiệp do hãng South Survey (Trung Quốc) sản xuất, được thiết kế dành riêng cho công tác truyền trục, kiểm tra độ thẳng đứng và thông tầng trong các công trình cao tầng. Thiết bị sử dụng công nghệ quang học – cơ khí chính xác kết hợp tia laser định hướng, cho phép chiếu điểm lên – xuống theo phương thẳng đứng với độ ổn định cao.

Máy thông tầng South NZJ2 được cấu hình với hệ thống ống kính quang học chất lượng cao, cơ cấu cân bằng tinh chỉnh, chân máy chuyên dụng và bộ phận ngắm quang học hỗ trợ căn chỉnh nhanh. Nhờ đó, máy có thể làm việc hiệu quả trong các điều kiện thi công khác nhau, từ tầng hầm, lõi thang máy đến mái tum, đảm bảo truyền chính xác trục thiết kế từ mặt bằng chuẩn lên các tầng trên.

Thiết bị này được nhiều kỹ sư trắc địa, nhà thầu xây dựng đánh giá cao bởi khả năng vận hành ổn định, ít phải hiệu chỉnh phức tạp, phụ tùng dễ thay thế và phù hợp với tiêu chuẩn đo đạc trong xây dựng hiện nay. Khi kết hợp với các thiết bị khác như máy toàn đạc điện tử, máy thủy bình, máy thông tầng South NZJ2 trở thành mắt xích quan trọng trong chuỗi kiểm soát chất lượng hình học của công trình.

Những ưu điểm vượt trội của Máy thông tầng South NZJ2

So với các dòng máy thông tầng truyền thống hoặc các thiết bị chiếu đứng giá rẻ, máy chiếu đứng South NZJ2 sở hữu nhiều ưu điểm nổi bật:

• Độ chính xác cao và ổn định: Hệ quang học và cơ cấu cân bằng được chế tạo chính xác, giúp duy trì phương thẳng đứng ổn định trong suốt quá trình đo, hạn chế sai số do rung động nhẹ hoặc thay đổi nhiệt độ.
• Tia chiếu rõ nét: Tia laser hoặc điểm chiếu quang học được tối ưu để dễ quan sát trong điều kiện ánh sáng công trường, hỗ trợ thao tác nhanh khi truyền trục giữa các tầng.
• Cấu trúc bền bỉ: Thân máy được thiết kế chắc chắn, chịu được va đập nhẹ, chống bụi và ẩm ở mức phù hợp với môi trường thi công, kéo dài tuổi thọ thiết bị.
• Vận hành đơn giản: Giao diện điều khiển trực quan, thao tác cân bằng, ngắm mục tiêu và chiếu đứng được tối giản, phù hợp cả với kỹ thuật viên mới nhưng vẫn đáp ứng yêu cầu của chuyên gia trắc địa.
• Tương thích phụ kiện phổ biến: Có thể sử dụng với nhiều loại chân máy, mia, bia ngắm, giá đỡ tiêu chuẩn, giúp tối ưu chi phí đầu tư ban đầu.
• Chi phí sở hữu hợp lý: So với các thiết bị cao cấp nhập khẩu từ châu Âu, máy thông tầng South NZJ2 mang lại tỷ lệ hiệu năng/chi phí rất tốt, phù hợp ngân sách của đa số nhà thầu.

Thông số kỹ thuật chi tiết của Máy thông tầng South NZJ2

Để khai thác tối đa hiệu quả của máy chiếu đứng South NZJ2, việc hiểu rõ các thông số kỹ thuật là rất quan trọng. Các thông số này phản ánh khả năng làm việc, phạm vi ứng dụng và giới hạn kỹ thuật của thiết bị trong thực tế thi công.

Các thông số trên cho thấy máy thông tầng South NZJ2 được tối ưu cho công tác truyền trục trong phạm vi chiều cao phổ biến của các công trình nhà cao tầng hiện nay. Độ chính xác chiếu đứng ở mức milimet giúp kiểm soát tốt độ lệch tầng, đặc biệt quan trọng với các hạng mục yêu cầu độ thẳng đứng cao như lõi thang máy, giếng kỹ thuật, cột biên và vách cứng.

Ứng dụng của Máy thông tầng South NZJ2 trong thi công công trình

Nhờ cấu hình chuyên dụng, máy chiếu đứng South NZJ2 được ứng dụng rộng rãi trong nhiều hạng mục thi công và kiểm tra hiện trường:

• Truyền trục và tim cột giữa các tầng: Đảm bảo trục thiết kế từ tầng chuẩn (thường là tầng 1 hoặc tầng kỹ thuật) được truyền chính xác lên các tầng trên, hạn chế sai số tích lũy.
• Kiểm tra độ thẳng đứng của lõi thang máy: Hỗ trợ đơn vị lắp đặt thang máy kiểm soát độ lệch trục, đảm bảo cabin vận hành êm, không bị cọ xát ray dẫn hướng.
• Định vị giếng trời, giếng kỹ thuật: Giúp xác định chính xác vị trí các lỗ mở xuyên tầng, tránh xô lệch gây khó khăn cho lắp đặt hệ thống MEP.
• Kiểm soát độ lệch tầng trong nhà cao tầng: Kết hợp với máy toàn đạc và máy thủy bình để đánh giá tổng thể độ nghiêng, độ lệch của công trình trong quá trình thi công.
• Thi công nhà xưởng nhiều tầng, silo, bồn chứa cao: Đảm bảo các kết cấu dạng trụ, cột cao, bồn chứa đứng đúng trục thiết kế.
• Công tác kiểm định và nghiệm thu: Dùng để kiểm tra lại độ thẳng đứng, độ trùng trục trước khi nghiệm thu các hạng mục quan trọng.

Hướng dẫn sử dụng và bảo quản Máy thông tầng South NZJ2

Để máy thông tầng South NZJ2 hoạt động ổn định, duy trì độ chính xác lâu dài, người dùng cần tuân thủ quy trình sử dụng và bảo quản đúng kỹ thuật. Việc vận hành chuẩn không chỉ giúp nâng cao chất lượng đo đạc mà còn giảm nguy cơ hư hỏng, sai số ẩn khó phát hiện.

Các bước cơ bản khi sử dụng Máy thông tầng South NZJ2

Khi triển khai công tác thông tầng, kỹ thuật viên có thể tham khảo quy trình thao tác tổng quát sau:

• Bước 1 – Chuẩn bị vị trí đặt máy: Chọn vị trí sàn bê tông chắc chắn, ít rung, gần tim trục cần truyền. Đảm bảo khu vực xung quanh thông thoáng, không bị che khuất đường chiếu đứng.
• Bước 2 – Lắp đặt máy lên chân: Gắn máy chiếu đứng South NZJ2 lên chân máy trắc địa, siết chặt ốc khóa. Điều chỉnh chiều cao chân máy phù hợp với tầm quan sát và không gian trần.
• Bước 3 – Cân bằng sơ bộ: Sử dụng bọt thủy tròn để cân bằng sơ bộ bằng cách điều chỉnh chiều dài các chân máy cho đến khi bọt thủy nằm gần tâm.
• Bước 4 – Cân bằng tinh bằng ốc cân: Quan sát bọt thủy dài (nếu có) và dùng ba ốc cân trên đế máy để đưa bọt thủy vào đúng tâm, đảm bảo trục máy trùng với phương thẳng đứng.
• Bước 5 – Định tâm máy với mốc chuẩn: Dùng điểm chiếu xuống (hoặc ống ngắm định tâm) để đưa trục máy trùng với mốc chuẩn trên sàn (tim cột, giao trục). Điều chỉnh nhẹ vị trí chân máy kết hợp ốc cân để vừa định tâm vừa giữ cân bằng.
• Bước 6 – Chiếu đứng lên tầng trên: Kích hoạt tia chiếu hoặc quan sát điểm chiếu lên trần/tầng trên. Đặt bia ngắm hoặc đánh dấu vị trí điểm chiếu để xác định tim trục ở tầng trên.
• Bước 7 – Kiểm tra lặp lại: Sau khi đánh dấu, có thể quay máy 180° hoặc 360° để kiểm tra lại độ trùng điểm, đảm bảo không có sai số do lệch tâm hoặc lệch cân bằng.

Lưu ý bảo quản và hiệu chuẩn Máy thông tầng South NZJ2

Bảo quản đúng cách giúp máy thông tầng South NZJ2 duy trì độ chính xác và tuổi thọ cao trong điều kiện công trường khắc nghiệt:

• Luôn sử dụng hộp đựng chuyên dụng: Khi di chuyển giữa các tầng hoặc vận chuyển xa, đặt máy vào hộp chống sốc, khóa chặt để tránh va đập.
• Hạn chế tiếp xúc bụi, ẩm, nước: Không đặt máy trực tiếp trên nền ướt, không để nước mưa tạt vào. Nếu bị ẩm, lau khô nhẹ nhàng và để máy ở nơi khô ráo trước khi đóng hộp.
• Vệ sinh hệ quang học đúng cách: Dùng chổi mềm, khăn lau kính chuyên dụng để làm sạch bụi trên ống kính. Tránh dùng khăn thô, hóa chất tẩy rửa có thể làm xước hoặc mờ bề mặt quang học.
• Quản lý nguồn điện: Sử dụng đúng loại pin/nguồn theo khuyến cáo. Tháo pin nếu không dùng máy trong thời gian dài để tránh chảy pin gây hỏng mạch.
• Kiểm tra định kỳ độ chính xác: Thực hiện các bài test đơn giản (chiếu đứng lên – xuống trên cùng một trục, so sánh với quả dọi chuẩn) để phát hiện sớm sai số. Nếu phát hiện bất thường, nên gửi máy đến đơn vị có chuyên môn để hiệu chuẩn.
• Tránh tự ý tháo lắp bên trong: Các bộ phận quang học và cơ khí tinh xảo rất nhạy cảm, việc tự tháo lắp có thể làm mất chuẩn, gây sai số khó khắc phục.

Khi tuân thủ đúng các hướng dẫn sử dụng và bảo quản, máy thông tầng South NZJ2 sẽ trở thành công cụ tin cậy, hỗ trợ kiểm soát chất lượng hình học cho các công trình cao tầng, góp phần đảm bảo an toàn kết cấu và tối ưu chi phí thi công.

Máy thông tầng South NZJ2

Giới thiệu máy thông tầng laser và máy chiếu đứng South NZJ2

Máy thông tầng laser là thiết bị chuyên dụng trong trắc địa – xây dựng, dùng để truyền mốc, chuyển trục, chiếu điểm thẳng đứng giữa các tầng, kiểm tra độ thẳng đứng của kết cấu và hỗ trợ bố trí tim cột, tim vách. Trong nhóm thiết bị này, máy thông tầng South NZJ2 (hay còn gọi là máy chiếu đứng South NZJ2) được đánh giá cao nhờ độ chính xác, độ bền và khả năng làm việc ổn định trong môi trường công trường khắc nghiệt.

Máy thông tầng South NZJ2 sử dụng hệ thống quang học chất lượng cao kết hợp ống thủy chuẩn và cơ cấu cân bằng tinh chỉnh, cho phép chiếu chính xác điểm thẳng đứng từ mặt bằng lên trần hoặc từ tầng dưới lên tầng trên. Thiết bị đặc biệt phù hợp cho các đơn vị thi công nhà cao tầng, trung tâm thương mại, nhà xưởng, công trình hạ tầng cần kiểm soát nghiêm ngặt về độ thẳng đứng và độ lệch trục.

Ưu điểm nổi bật của máy thông tầng South NZJ2

So với các dòng máy thông tầng thông thường, máy chiếu đứng South NZJ2 sở hữu nhiều ưu điểm giúp tối ưu hiệu quả thi công và giảm sai số trong quá trình bố trí công trình.

• Độ chính xác cao: Hệ thống quang học và cơ cấu cân bằng được hiệu chuẩn chuẩn xác, đảm bảo sai số chiếu đứng rất nhỏ, phù hợp cho các hạng mục kết cấu yêu cầu độ chính xác cao.
• Cấu trúc cơ khí chắc chắn: Thân máy được chế tạo từ vật liệu hợp kim bền, chống va đập tốt, chịu được điều kiện bụi, ẩm thường gặp tại công trường.
• Vận hành đơn giản: Các núm chỉnh, ốc cân bằng, ống thủy được bố trí khoa học, người dùng có thể làm chủ thiết bị sau thời gian ngắn làm quen.
• Khả năng làm việc linh hoạt: Máy thông tầng South NZJ2 có thể lắp trên chân máy, giá đỡ hoặc các bệ gá chuyên dụng, đáp ứng nhiều kịch bản thi công khác nhau.
• Chi phí đầu tư hợp lý: So với các hệ thống laser tự động phức tạp, NZJ2 có giá thành dễ tiếp cận nhưng vẫn đảm bảo độ tin cậy và tuổi thọ cao.

Thông số kỹ thuật chi tiết của máy thông tầng South NZJ2

Để khai thác tối đa hiệu quả của máy thông tầng South NZJ2, việc hiểu rõ thông số kỹ thuật là yếu tố quan trọng. Các thông số dưới đây giúp kỹ sư, cán bộ trắc địa và nhà thầu đánh giá mức độ phù hợp của thiết bị với từng loại công trình.

Bảng thông số kỹ thuật máy thông tầng South NZJ2

Giải thích các thông số quan trọng

Độ phóng đại ống kính khoảng 28x–30x cho phép người dùng quan sát rõ ràng điểm chiếu và các mốc tham chiếu ở khoảng cách xa, hỗ trợ căn chỉnh chính xác khi thi công trong không gian lớn như sảnh, giếng trời, trục thang máy.

Độ chính xác chiếu đứng ±1 mm/10 m là thông số then chốt, thể hiện khả năng duy trì trục thẳng đứng gần như tuyệt đối. Với nhà cao tầng, sai số nhỏ này giúp hạn chế tích lũy sai lệch giữa các tầng, đảm bảo cột, vách, lõi thang máy không bị “nghiêng” sau nhiều tầng thi công.

Khoảng làm việc hiệu quả từ vài mét đến trên 50 m giúp máy thông tầng South NZJ2 đáp ứng đa dạng chiều cao tầng và giếng kỹ thuật. Trong thực tế, kỹ sư thường kết hợp với các mốc trung gian để kiểm soát sai số khi chiếu qua nhiều tầng liên tiếp.

Ứng dụng của máy thông tầng South NZJ2 trong thi công công trình

Máy thông tầng South NZJ2 được sử dụng rộng rãi trong nhiều hạng mục thi công, đặc biệt ở các công trình cao tầng và công trình có yêu cầu cao về độ thẳng đứng.

• Truyền mốc giữa các tầng: Chiếu chính xác tim cột, tim vách, tim lõi thang máy từ tầng chuẩn lên các tầng trên, đảm bảo trục công trình thống nhất.
• Kiểm tra độ thẳng đứng kết cấu: Đối chiếu vị trí thực tế của cột, vách, trục thang máy với trục thiết kế, phát hiện sớm sai lệch để hiệu chỉnh.
• Bố trí lỗ kỹ thuật và ống đứng: Hỗ trợ xác định vị trí chính xác của ống kỹ thuật, ống PCCC, ống điều hòa, trục cáp… xuyên suốt nhiều tầng.
• Thi công giếng trời, giếng thang máy: Đảm bảo các cạnh giếng và ray dẫn hướng thang máy được lắp đặt đúng trục, hạn chế rung lắc và kẹt cabin.
• Ứng dụng trong nhà xưởng và công trình công nghiệp: Dùng để căn chỉnh cột thép, dầm treo, cầu trục, hệ thống băng tải theo trục đứng thiết kế.

Nhờ những ứng dụng này, máy chiếu đứng South NZJ2 trở thành thiết bị gần như không thể thiếu trong bộ dụng cụ trắc địa của các nhà thầu chuyên nghiệp, giúp nâng cao chất lượng thi công và giảm chi phí sửa sai.

Hướng dẫn sử dụng và bảo quản máy thông tầng South NZJ2

Máy thông tầng South NZJ2 cần được vận hành theo quy trình chuẩn để đảm bảo độ chính xác và an toàn trong thi công. Người dùng phải chuẩn bị vị trí đặt máy vững chắc, lắp chân và gắn máy đúng ren, sau đó tiến hành cân bằng sơ bộ và cân bằng tinh bằng ốc cân để đưa bọt nước về đúng tâm ống thủy, vì đây là yếu tố quyết định độ chính xác của máy chiếu đứng. Tiếp theo là thao tác ngắm, chiếu điểm và kiểm tra chéo nhằm phát hiện sai lệch do rung động. Về bảo quản, cần dùng hộp đựng chuyên dụng, tránh ẩm, bụi, bảo vệ hệ quang học, không tự ý tháo lắp và thực hiện hiệu chuẩn định kỳ để máy luôn hoạt động ổn định, bền bỉ.

Các bước cơ bản khi sử dụng máy thông tầng South NZJ2

Để đảm bảo máy thông tầng South NZJ2 làm việc chính xác, người dùng cần tuân thủ quy trình thao tác chuẩn. Một quy trình điển hình có thể gồm các bước sau:

• Bước 1 – Chuẩn bị vị trí đặt máy: Chọn vị trí chắc chắn, hạn chế rung động, tránh gần máy móc nặng đang hoạt động. Lắp chân máy, điều chỉnh chiều cao phù hợp với không gian thi công.
• Bước 2 – Gắn máy lên chân: Cố định máy thông tầng lên đầu chân máy bằng ren 5/8”, siết chặt vừa đủ để tránh lỏng lẻo nhưng không làm hỏng ren.
• Bước 3 – Cân bằng sơ bộ: Điều chỉnh chiều dài các chân để bọt nước trong ống thủy tròn nằm gần vị trí trung tâm, giúp việc cân bằng tinh nhanh hơn.
• Bước 4 – Cân bằng tinh bằng ốc cân: Sử dụng ba ốc cân trên đế máy, xoay nhẹ nhàng theo cặp để đưa bọt nước vào đúng tâm ống thủy. Đây là bước quyết định độ chính xác của máy chiếu đứng South NZJ2.
• Bước 5 – Ngắm và chiếu điểm: Nhìn qua ống kính, điều chỉnh tiêu cự để thấy rõ điểm mốc dưới hoặc trên. Thực hiện tinh chỉnh cho đến khi điểm chiếu trùng với mốc thiết kế.
• Bước 6 – Kiểm tra chéo: Sau khi chiếu xong, quay máy một góc nhất định và kiểm tra lại để đảm bảo trục chiếu không bị lệch do rung động hoặc thao tác.

Lưu ý bảo quản và hiệu chuẩn máy chiếu đứng South NZJ2

Để duy trì độ bền và độ chính xác lâu dài cho máy thông tầng South NZJ2, việc bảo quản đúng cách là rất quan trọng.

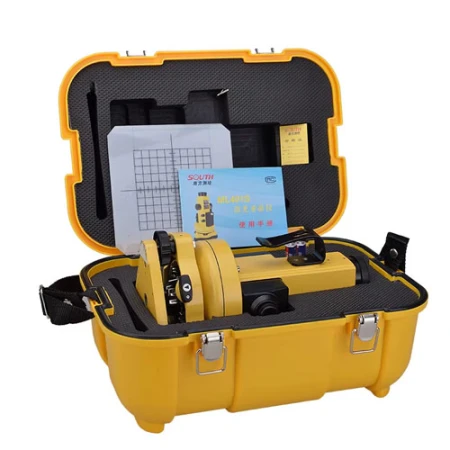

• Luôn sử dụng hộp đựng chuyên dụng: Khi di chuyển giữa các công trình, đặt máy trong hộp cứng kèm mút đệm để tránh va đập và rung lắc mạnh.
• Tránh ẩm và bụi bẩn: Không để máy ở nơi ẩm ướt, gần hóa chất ăn mòn. Sau khi làm việc trong môi trường bụi, dùng khăn mềm sạch lau nhẹ bề mặt máy.
• Bảo vệ hệ quang học: Không chạm tay trực tiếp vào bề mặt kính. Nếu kính bám bụi, dùng chổi lông mềm hoặc khăn lau kính chuyên dụng để vệ sinh.
• Không tự ý tháo lắp bên trong: Các bộ phận quang học và cơ cấu cân bằng cần được kỹ thuật viên chuyên môn xử lý. Việc tự tháo lắp có thể làm mất hiệu chuẩn.
• Hiệu chuẩn định kỳ: Với tần suất sử dụng cao, nên gửi máy đến trung tâm dịch vụ uy tín để kiểm tra và hiệu chuẩn khoảng 6–12 tháng/lần, đảm bảo máy thông tầng luôn đạt độ chính xác thiết kế.
• Bảo quản sau ca làm việc: Tắt nguồn chiếu (nếu có), che nắp bảo vệ, gập chân máy, cất vào hộp và lưu trữ ở nơi khô ráo, tránh ánh nắng trực tiếp.

Khi tuân thủ đúng quy trình sử dụng và bảo quản, máy thông tầng South NZJ2 sẽ hoạt động ổn định, duy trì độ chính xác trong thời gian dài, hỗ trợ hiệu quả cho công tác trắc địa và thi công tại công trường.
