Máy thông tầng South NZJ2-5

Giới thiệu máy thông tầng laser và máy chiếu đứng South NZJ2-5

Máy thông tầng laser là thiết bị chuyên dụng dùng để truyền trục, truyền cốt, chuyển dấu từ tầng này lên tầng khác trong các công trình cao tầng, nhà dân dụng, nhà xưởng, trung tâm thương mại. Thay vì phải dùng thước dây, quả dọi thủ công dễ sai số, máy thông tầng giúp xác định chính xác vị trí theo phương thẳng đứng, đảm bảo độ thẳng đứng của cột, tường, trục tim cọc và các chi tiết kiến trúc.

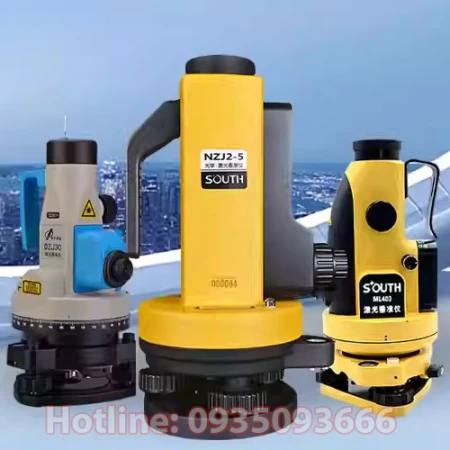

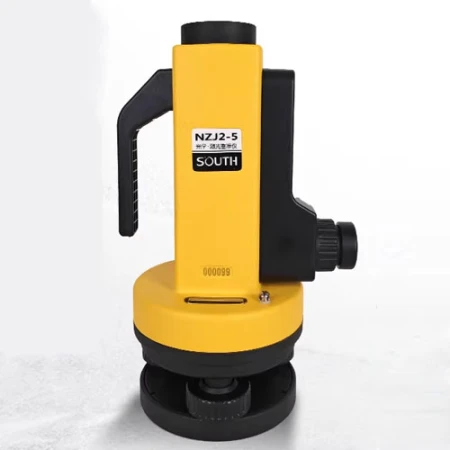

Máy thông tầng South NZJ2-5 hay còn gọi là máy chiếu đứng South NZJ2-5 là dòng máy thông tầng laser cao cấp của hãng South, sử dụng công nghệ quang học – cơ khí chính xác, cho phép chiếu điểm laser lên trần hoặc xuống sàn với độ chính xác cao. Thiết bị được thiết kế chuyên biệt cho các đội thi công, nhà thầu, kỹ sư trắc địa, kỹ sư giám sát cần độ tin cậy cao trong suốt quá trình thi công.

So với các loại máy thông tầng thông thường, South NZJ2-5 nổi bật ở khả năng tự cân bằng, độ chính xác góc nhỏ, cấu trúc chắc chắn, dễ thao tác và khả năng làm việc ổn định trong môi trường công trường nhiều bụi, rung và thay đổi nhiệt độ. Đây là lựa chọn phù hợp cho các công trình cao tầng, công trình kết cấu bê tông cốt thép, thi công thang máy, giếng trời, lõi cứng, trục kỹ thuật.

Ưu điểm vượt trội của Máy thông tầng South NZJ2-5

Máy thông tầng South NZJ2-5 được đánh giá cao bởi các kỹ sư và nhà thầu nhờ những ưu điểm nổi bật về độ chính xác, độ bền và tính tiện dụng trong thi công thực tế.

• Độ chính xác cao và ổn định: Hệ thống quang học chất lượng cao kết hợp cơ cấu cân bằng tinh chỉnh giúp máy chiếu đứng South NZJ2-5 duy trì sai số rất nhỏ khi truyền trục qua nhiều tầng, hạn chế tối đa sai lệch tích lũy.
• Thiết kế chuyên dụng cho công trường: Thân máy chắc chắn, chống va đập ở mức độ công trường, bề mặt vỏ được xử lý chống ăn mòn, phù hợp môi trường ẩm, bụi, nhiệt độ thay đổi.
• Vận hành đơn giản: Các nút điều khiển, ốc cân bằng, ống thủy được bố trí khoa học, người dùng dễ làm quen, giảm thời gian đào tạo cho đội thi công.
• Khả năng chiếu đứng chính xác: Tia laser hoặc điểm quang học được tập trung, dễ nhìn, giúp việc dóng trục, chuyển dấu từ sàn lên trần hoặc từ tầng dưới lên tầng trên nhanh chóng.
• Tương thích với nhiều phụ kiện: Có thể kết hợp với chân máy, giá treo, thước thép, bia ngắm để mở rộng phạm vi ứng dụng trong nhiều hạng mục thi công khác nhau.

Nhờ những ưu điểm này, máy thông tầng South NZJ2-5 trở thành công cụ không thể thiếu trong các dự án đòi hỏi độ chính xác cao, giúp giảm sai sót, tiết kiệm thời gian và chi phí chỉnh sửa trong giai đoạn hoàn thiện.

Thông số kỹ thuật chi tiết của Máy thông tầng South NZJ2-5

Để khai thác tối đa hiệu quả của máy thông tầng, việc hiểu rõ thông số kỹ thuật là yếu tố quan trọng. Các thông số dưới đây giúp người dùng đánh giá khả năng làm việc, phạm vi ứng dụng và độ phù hợp với từng loại công trình.

Giải thích chuyên sâu về các thông số quan trọng

Độ chính xác chiếu đứng là thông số cốt lõi của máy chiếu đứng South NZJ2-5. Với sai số chỉ khoảng ±1 mm trên 10 m, khi truyền trục qua nhiều tầng, sai lệch tổng thể vẫn nằm trong giới hạn cho phép của hầu hết tiêu chuẩn thi công hiện nay. Điều này đặc biệt quan trọng khi thi công thang máy, trục kỹ thuật, cột chịu lực, nơi yêu cầu độ thẳng đứng rất cao.

Phạm vi làm việc hiệu quả cho biết khoảng cách tối ưu để máy thông tầng hoạt động với độ chính xác và độ rõ điểm chiếu tốt nhất. Trong thực tế, khi chiều cao thông tầng tăng, cần kết hợp thêm bia ngắm hoặc bề mặt phản xạ tốt để dễ quan sát điểm chiếu. Hệ thống cân bằng bằng ốc chỉnh và ống thủy giúp người vận hành nhanh chóng đưa máy về trạng thái cân bằng, giảm sai số do đặt máy lệch.

Ứng dụng của Máy thông tầng South NZJ2-5 trong thi công công trình

Máy thông tầng South NZJ2-5 được ứng dụng rộng rãi trong nhiều hạng mục thi công, đặc biệt là các công trình cao tầng và công trình có yêu cầu cao về độ thẳng đứng và trục tim.

• Thi công thang máy và giếng thang: Dùng máy thông tầng để truyền trục tim giếng thang từ tầng trệt lên các tầng trên, đảm bảo cabin thang máy vận hành êm, không bị lệch trục.
• Thi công lõi cứng, trục kỹ thuật: Máy chiếu đứng South NZJ2-5 giúp định vị chính xác vị trí tường lõi, trục ống kỹ thuật, ống thông gió, ống PCCC theo phương đứng.
• Định vị cột, tường, vách: Chuyển dấu từ sàn mẫu lên các tầng trên, đảm bảo cột và tường thẳng hàng, đúng trục thiết kế.
• Thi công giếng trời, ô thông tầng: Kiểm tra và truyền vị trí ô thông tầng, giếng trời, đảm bảo không bị xô lệch giữa các tầng.
• Công tác kiểm tra, nghiệm thu: Dùng để kiểm tra độ thẳng đứng của các cấu kiện đã thi công, so sánh với trục thiết kế, phục vụ công tác nghiệm thu nội bộ và với tư vấn giám sát.

Nhờ khả năng chiếu đứng chính xác, máy thông tầng South NZJ2-5 giúp giảm đáng kể thời gian đo đạc, hạn chế sai sót do phương pháp thủ công, đồng thời nâng cao tính chuyên nghiệp và độ tin cậy của số liệu trắc đạc trên công trường.

Hướng dẫn sử dụng Máy thông tầng South NZJ2-5

Để máy thông tầng South NZJ2-5 phát huy tối đa hiệu quả, người dùng cần tuân thủ đúng quy trình thao tác cơ bản.

• Bước 1 – Chuẩn bị vị trí đặt máy: Chọn vị trí sàn phẳng, chắc chắn, gần trục cần truyền. Lắp máy lên chân máy hoặc giá đỡ, siết chặt các khớp nối để tránh rung lắc.
• Bước 2 – Cân bằng máy: Sử dụng ốc cân bằng và ống thủy tròn/dài để đưa bọt nước về đúng tâm. Việc cân bằng phải được thực hiện cẩn thận vì ảnh hưởng trực tiếp đến độ chính xác chiếu đứng.
• Bước 3 – Căn trục chiếu: Đặt điểm chiếu của máy chiếu đứng South NZJ2-5 trùng với dấu mốc hoặc trục tim thiết kế trên sàn. Điều chỉnh tinh cho đến khi điểm chiếu trùng hoàn toàn với mốc.
• Bước 4 – Truyền dấu lên tầng trên: Ở tầng trên, dùng bia ngắm hoặc đánh dấu tại vị trí điểm chiếu xuất hiện trên trần/sàn. Kiểm tra lại bằng thước thép hoặc các phương pháp đối chiếu khác nếu cần.
• Bước 5 – Kiểm tra lặp lại: Sau khi truyền dấu, nên kiểm tra lại ít nhất một lần bằng cách quay máy hoặc đo chéo để đảm bảo không có sai lệch do đặt máy hoặc do rung động.

Hướng dẫn bảo quản và tăng tuổi thọ máy

Để máy thông tầng South NZJ2-5 hoạt động ổn định và bền bỉ, việc bảo quản đúng cách là rất quan trọng.

• Vệ sinh định kỳ: Sau mỗi ca làm việc, lau sạch bụi bẩn trên thân máy, đặc biệt là khu vực ống kính, cửa phát tia. Sử dụng khăn mềm, khô hoặc khăn chuyên dụng cho thiết bị quang học.
• Tránh va đập mạnh: Không để máy chiếu đứng South NZJ2-5 bị rơi, va chạm mạnh, không đặt vật nặng lên máy. Khi di chuyển, luôn để máy trong hộp đựng chuyên dụng.
• Bảo quản nơi khô ráo: Hạn chế để máy trong môi trường ẩm ướt kéo dài. Khi làm việc trong điều kiện mưa, ẩm, cần lau khô trước khi cất vào hộp.
• Kiểm tra nguồn điện, pin: Đảm bảo pin hoặc nguồn cấp luôn ở trạng thái tốt. Không để pin chảy nước, không sạc quá lâu so với khuyến cáo của nhà sản xuất.
• Hiệu chuẩn định kỳ: Với các đơn vị thi công chuyên nghiệp, nên gửi máy đi kiểm định, hiệu chuẩn định kỳ để đảm bảo máy thông tầng luôn giữ được độ chính xác theo tiêu chuẩn.

Tuân thủ đúng hướng dẫn sử dụng và bảo quản giúp máy thông tầng South NZJ2-5 duy trì độ chính xác lâu dài, giảm rủi ro hỏng hóc, đảm bảo tiến độ và chất lượng cho các công trình xây dựng.
